Mecanica automotriz, esquema electrico automoviles 1961

Tambien le puede interesar ver otros diagramas como : control del motor, carga y arranque, cooling fans system, anti lock brakes, antirobo. Puede verlo en el listado principal de diagramas. Diagramas Electricos de Vehiculos

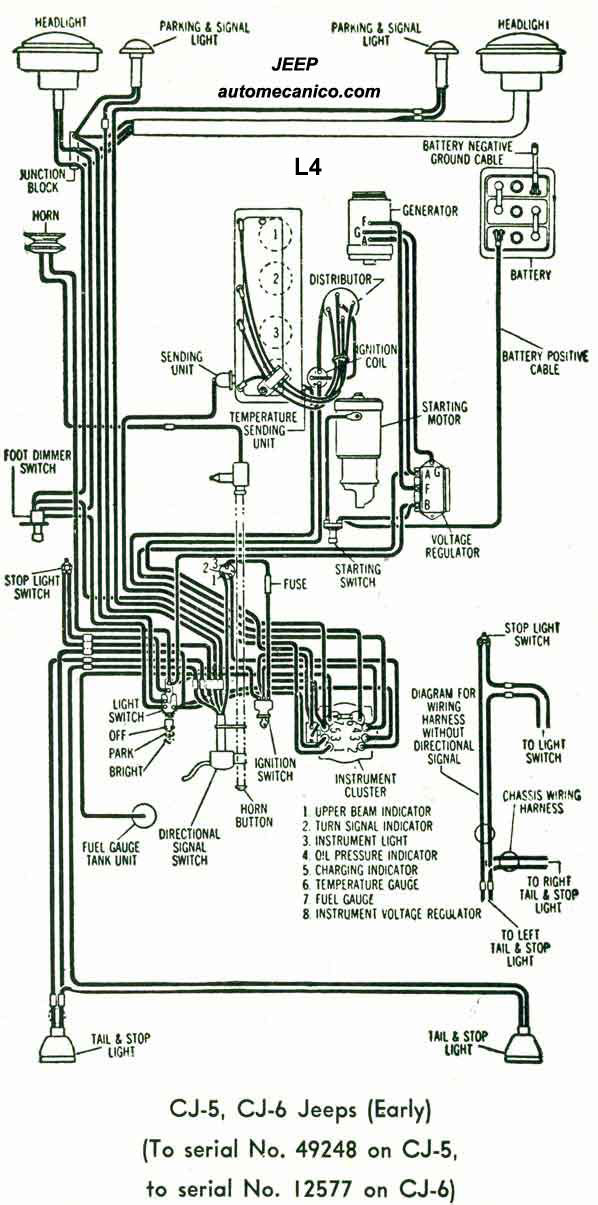

Diagrama =JEEP CJ 5 CJ6 EARLY 1961 (To serial #49248 on CJ5, to serial #12577 on CJ6)

[ Puedes agrandar el diagrama ] JEEP CJ 1961
