| Ford Diagramas : Ranger 1994/2011 |
Serpentine Belts - Bandas Serpentinas - Instalacion - FORD |
|
A que se llama banda serpentina ? Se conoce como banda serpentina; a la correa [faja, belt, cinturon, etc.]? instalada en el frente del motor y que sirve para trasladar el giro o rotacion del motor hacia las poleas que activan los accesorios [alternador, bomba de agua, power steering, compresor A/C. etc.]. Antiguamente los vehiculos ocupaban varias fajas en forma de 'V', gruesas, que movian poleas [un solo canal], en circuitos independientes y teniar su propio regulador de tension. |
|
En la actualidad, la mayoria de vehiculos usan bandas comunmente denominadas
'Correas serpentinas' [serpentine belts]. de tres o mas canales. Las poleas en uso son de poca profundidad y estan diseniadas con canales en donde sentaran las bandas serpentinas; que para este fin, vienen acanaladas longitudinalmente en forma de 'V', [polea de 6 canales, usa correa de 6 canales o jorobas]. Una sola banda puede mover todas las poleas de accesorios, asimismo; ocupan de un solo tensor que en forma automatica mantiene tensada la correa. El tipo de tensor usado, basa su funcionamiento en la fuerza de torsion [espiral] de un resorte] . A excepcion de algunos casos, que la tension se regula con un tornillo. Los fabricantes de estas bandas o correas imprimen en el dorso superior, las especificaciones para cada tipo de correa, acorde a la aplicacion o necesidad de cada vehiculo. FORD: |
 |

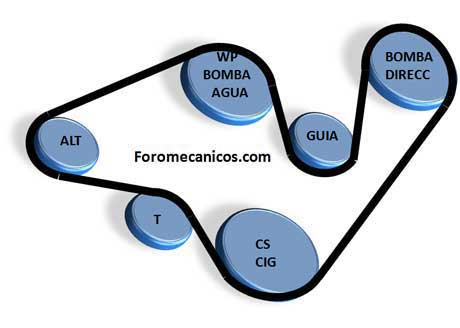

| Ford Ranger, Ranger Super 2.3L 1994/1997 --060 |
 |

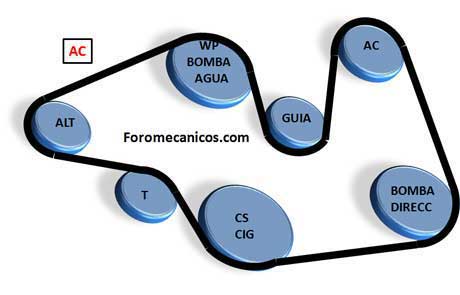

| Ford Ranger, Ranger Super 2.3L AC 1994/1997 -061 |
 |
| Ford Ranger, Ranger Super 2.3L sin AC sin Bomba direccion 1994/1997 |
 |
|
Ford Ranger 2.3L 2001/2011 Ford Ranger XL/ Ranger XLT 2.3L 2005/2011 Ford Ranger STX 2.3L 2007 Ford Ranger Sport 2.3L 2009 -064 |
 |
|
Ford Ranger 2.3L AC 2001/2011 Ford Ranger XL/ Ranger XLT AC 2.3L 2005/2011 Ford Ranger STX AC 2.3L 2007 Ford Ranger Sport AC 2.3L 2009 -065 |
|
|
|
Ford Ranger 2.5L 1998/2001 Ford Ranger Super 2.5L 1998 -060 |
|
|
|
Ford Ranger 2.5L
AC 1998/2001 Ford Ranger Super 2.5L AC 1998 -061 |
 |
|
Ford
Ranger 3.0L
(1994) - (1996/1998) - (2000/2008) Ford Ranger Super 3.0L 1996/1998 Ford Ranger Edge 3.0L 2001/2005 Ford Ranger STX 3.0L 2005/2007 Ford Ranger XL, Ranger XLT 3.0L 2005/2008 Ford Ranger Sport 3.0L 2006/2008 |
 |
|
Ford Ranger 3.0L AC (1994) - (1996/2008) Ford Ranger Super 3.0L AC 1996/1998 Ford Ranger Edge 3.0L AC 2001/2005 Ford Ranger STX 3.0LAC 2005/2007 Ford Ranger XL, Ranger XLT 3.0L AC 2005/2008 Ford Ranger Sport 3.0L 2006/2008 -067 |
 |
|
Ford Ranger 4.0L 1995/1999 Ford Ranger Super 4.0L 1995/1998 |
 |
|
Ford Ranger 4.0L AC 1995/2000 Ford Ranger Super 4.0L AC 1995/1998 |
 |
|
Ford Ranger 4.0L (2000/2005) - (2009/2011) Ford Ranger Edge 4.0L 2001/2005 Ford Ranger Fx4 4.0L 2005-2009 Ford Ranger Sport 4.0L 2009/2011 Ford Ranger XL / XLT 4.0L 2005- (2009/2011) |
 |
|
Ford Ranger 4.0L AC 2001/2011 Ford Ranger Edge 4.0L AC 2001/2005 Ford Ranger Fx4 4.0L AC 2005/2009 Ford Ranger Sport AC 4.0L 2006/2011 Ford Ranger XL/ XLT AC 4.0L 2005/2011 Ford Ranger STX 4.0L AC 2006/2007 |
| Descripcion: 1 - AC - Aire Acondicionado - Air Conditioning 2 - AP - Air Pump - BA Bomba de aire 3 - CS - CIG - Ciguenial 4 - F / VENT - Fan - Ventilador 5 - G - Guide - Guia 6 - GEN / ALT - Alternator / Alternador 7 - HP / BH - Hydraulic Pump / Bomba Hidraulica 8 - PSS / Power Assisted Steering - BOMBA DIRECCION - Direccion Asistida 9 - SC / Super Charger - SUPER CARG - Super Cargador 10 - T - Tensor / Tensioner 11 - VP Vacuum Pump / Bomba de vacio 12 - WP - Water pump / Bomba de agua ver: indice/index : todas las marcas |
 |
