Ford Diagramas : EXCURSION, FOCUS, FIVE HUNDRED, FREESTAR 1991- 2009

Serpentine Belts - Bandas Serpentinas - Instalacion - FORD

A que se llama banda serpentina ?

Se conoce como banda serpentina; a la correa [faja, belt, cinturon, etc.]? instalada en el frente del motor y que sirve para trasladar el giro o rotacion del motor hacia las poleas que activan los accesorios [alternador, bomba de agua, power steering, compresor A/C. etc.].

Antiguamente los vehiculos ocupaban varias fajas en forma de 'V', gruesas, que movian poleas [un solo canal], en circuitos independientes y teniar su propio regulador de tension.
En la actualidad, la mayoria de vehiculos usan bandas comunmente denominadas 'Correas serpentinas' [serpentine belts]. de tres o mas canales.

Las poleas en uso son de poca profundidad y estan diseniadas con canales en donde sentaran las bandas serpentinas; que para este fin, vienen acanaladas longitudinalmente en forma de 'V', [polea de 6 canales, usa correa de 6 canales o jorobas].

Una sola banda puede mover todas las poleas de accesorios, asimismo; ocupan de un solo tensor que en forma automatica mantiene tensada la correa.

El tipo de tensor usado, basa su funcionamiento en la fuerza de torsion [espiral] de un resorte] . A excepcion de algunos casos, que la tension se regula con un tornillo.

Los fabricantes de estas bandas o correas imprimen en el dorso superior, las especificaciones para cada tipo de correa, acorde a la aplicacion o necesidad de cada vehiculo.
FORD:

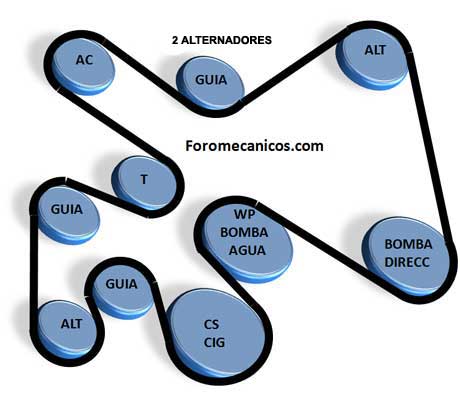

EXCURSION SUPER DUTY 7.3L 1995/03 A/C
EXCURSION SUPER DUTY 7.3L 1995/03 A/C
EXCURSION SUPER DUTY 7.3L 1995/03 A/C
EXCURSION / SUPER DUTY 6.0L 2003
EXCURSION / SUPER DUTY 6.0L 2003
ESCAPE/ FOCUS 2.0L 2000/04
ESCAPE/ FOCUS 2.0L 2000/04 A/C
ESCAPE/ FOCUS 2.0L 2000/04
ESCAPE/ FOCUS 2.0L 2000/11
ESCAPE/ FUSION/ FOCUS 2.0L / 2.3L 2006/09
ESCAPE/ FUSION/ FOCUS 2.0L / 2.3L 2003...
ESCAPE/ FUSION/ FOCUS 2.0L / 2.3L 2003...
ESCAPE/ FIVE HUNDRED S 3.0L 1996...
FREE STYLE/ TAURUS
 ESCAPE/ FIVE HUNDRED S 3.0L 1996...
FREE STYLE/ TAURUS
ESCAPE/ FIVE HUNDRED S 3.0L 1996...
FREE STYLE/ TAURUS
EXCURSION/ EXPEDITION 4.6L / 5.4L / 6.8L 1997/05
EXCURSION/ EXPEDITION 4.6L / 5.4L / 6.8L 1997/05
FREESTAR 2001


2022
Actualizacion constante
Descripcion:
1 - AC - Aire Acondicionado - Air Conditioning
2 - AP - Air Pump - BA Bomba de aire
3 - CS - CIG - Ciguenial
4 - F / VENT -  Fan - Ventilador
5 - G - Guide - Guia
6 - GEN / ALT -  Alternator / Alternador
7 - HP / BH - Hydraulic Pump / Bomba Hidraulica
8 - PSS / Power Assisted Steering - BOMBA DIRECCION - Direccion Asistida
9 - SC / Super Charger - SUPER CARG - Super Cargador
10 - T - Tensor / Tensioner
11 - VP Vacuum Pump / Bomba de vacio
12 - WP - Water pump / Bomba de agua
