| Jaguar Diagramas : XF, G35, XJ, XK 2006 -2009 - JAGUAR |
Serpentine Belts - Bandas Serpentinas - Instalacion - JAGUAR |
|
A que se llama banda serpentina ? Se conoce como banda serpentina; a la correa [faja, belt, cinturon, etc.]? instalada en el frente del motor y que sirve para trasladar el giro o rotacion del motor hacia las poleas que activan los accesorios [alternador, bomba de agua, power steering, compresor A/C. etc.]. Antiguamente los vehiculos ocupaban varias fajas en forma de 'V', gruesas, que movian poleas [un solo canal], en circuitos independientes y teniar su propio regulador de tension. |
|
En la actualidad, la mayoria de vehiculos usan bandas comunmente denominadas
'Correas serpentinas' [serpentine belts]. de tres o mas canales. Las poleas en uso son de poca profundidad y estan diseniadas con canales en donde sentaran las bandas serpentinas; que para este fin, vienen acanaladas longitudinalmente en forma de 'V', [polea de 6 canales, usa correa de 6 canales o jorobas] Una sola banda puede mover todas las poleas de accesorios, asimismo; ocupan de un solo tensor que en forma automatica mantiene tensada la correa. El tipo de tensor usado, basa su funcionamiento en la fuerza de torsion [espiral] de un resorte] . A excepcion de algunos casos, que la tension se regula con un tornillo. Los fabricantes de estas bandas o correas imprimen en el dorso superior, las especificaciones para cada tipo de correa, acorde a la aplicacion o necesidad de cada vehiculo. JAGUAR: |
 |

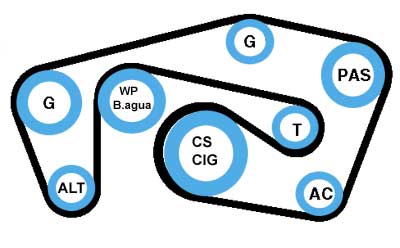

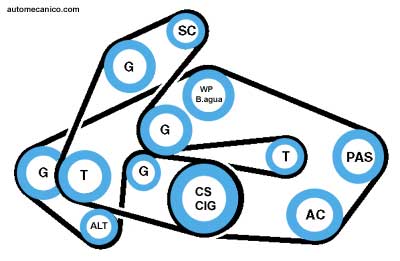

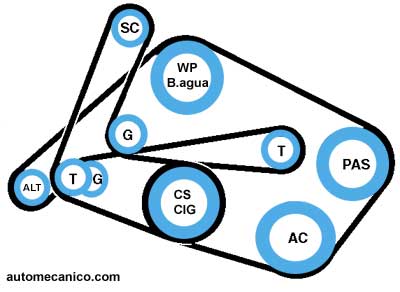

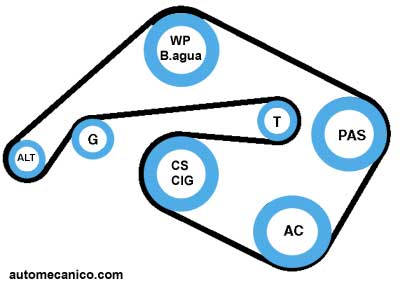

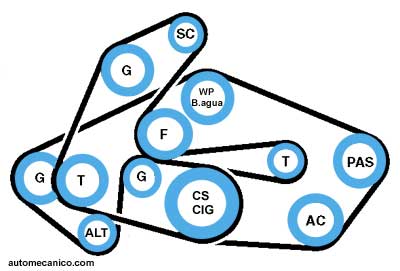

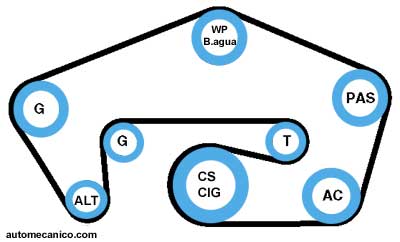

| G35 (V36) 3.7L VQ37VHR 2007-2013 |
 |
|
XF (X250) 3.0L FG 2008-2011 XJ (X350) 3.0L (VB) 2003-2010 |
 |
|
XF (X250) 4.2L HG 2008-2009 XJ (X350) 3.5L (RB) 2003-2010 XJ (X350) 4.2L (SB) 2003-2010 |
 |
|
XF (X250) Supercharger 4.2L 1G 2008-2009 XJ (X350) 4.2L y Super V8 4.2L (TB) 2003-2010 |
 |
|
XF (X250) 5.0L AJ-133/508PN 2009-2013 XJ (X351) 5.0L AJ-133/508PN 2010-2013 XK (X150) 5.0L AJ-133/508PN 2009-2013 |
 |
|
XF (X250) 5.0L AJ-133/508PS 2009-2013 XF (X250) 5.0L Supercharged AJ-133/508PS 2009-2013 XJ (X351) 5.0L Supercharged/AJ-133/508PS 2010-2013 |
 |
| XK (X150) 5.0L AJ-133/508PS 2009-2013 |
|
|
| XK (X150) 4.2L (5G/9G) 2006-2009 |
 |
| S-TYPE 3.0L V6 VIN8=A/T 2004/08 |
| 2022 |
| Actualizacion constante |
| 2022 |
| Actualizacion constante |
| Descripcion: 1 - AC - Aire Acondicionado - Air Conditioning 2 - AP - Air Pump - BA Bomba de aire 3 - CS - CIG - Ciguenial 4 - F / VENT - Fan - Ventilador 5 - G - Guide - Guia 6 - GEN / ALT - Alternator / Alternador 7 - HP / BH - Hydraulic Pump / Bomba Hidraulica 8 - PSS / Power Assisted Steering - BOMBA DIRECCION - Direccion Asistida 9 - SC / Super Charger - SUPER CARG - Super Cargador 10 - T - Tensor / Tensioner 11 - VP Vacuum Pump / Bomba de vacio 12 - WP - Water pump / Bomba de agua ver: indice/index : todas las marcas |
 |
