| Land Rover/ Diagramas : DEFENDER, DISCOVERY, FREELANDER, LR3, RANGE ROVER 1995-2006 |
Serpentine Belts - Bandas Serpentinas - Instalacion - LAND ROVER |
|
A que se llama banda serpentina ? Se conoce como banda serpentina; a la correa [faja, belt, cinturon, etc.]? instalada en el frente del motor y que sirve para trasladar el giro o rotacion del motor hacia las poleas que activan los accesorios [alternador, bomba de agua, power steering, compresor A/C. etc.]. |
|
Antiguamente los vehiculos
ocupaban varias fajas en forma de 'V', gruesas, que movian poleas [un solo
canal], en circuitos independientes y tenian su propio regulador de tension. En la actualidad, la mayoria de vehiculos usan bandas comunmente denominadas 'Correas serpentinas' [serpentine belts]. de tres o mas canales. Las poleas en uso son de poca profundidad y estan diseniadas con canales en donde sentaran las bandas serpentinas; que para este fin, vienen acanaladas longitudinalmente en forma de 'V', [polea de 6 canales, usa correa de 6 canales o jorobas]. Una sola banda puede mover todas las poleas de accesorios, asimismo; ocupan de un solo tensor que en forma automatica mantiene tensada la correa. El tipo de tensor usado, basa su funcionamiento en la fuerza de torsion [espiral] de un resorte] . A excepcion de algunos casos, que la tension se regula con un tornillo. Los fabricantes de estas bandas o correas imprimen en el dorso superior, las especificaciones para cada tipo de correa, acorde a la aplicacion o necesidad de cada vehiculo. LAND ROVER: |
 |
|

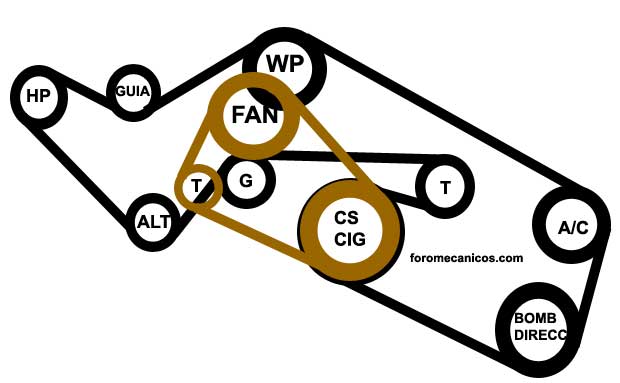

DISCOVERY 3.9L 1994-95/ RANGE ROVER 4.2L 1993-96/ RANGE ROVER 3.9L 1989-95/ DEFENDER 3.9L 110 /90 1993-95 |
 |
|

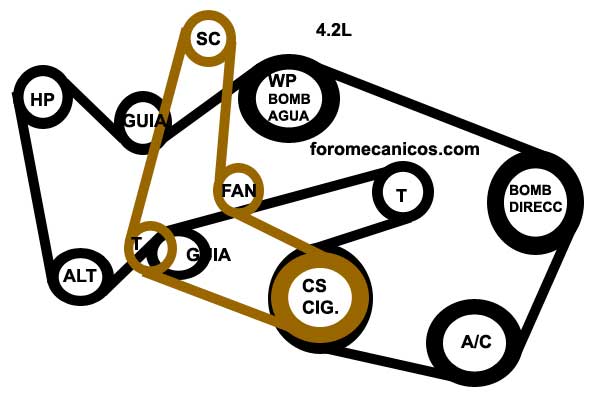

DISCOVERY 3.9L 1994-95/ DEFENDER 3.9L 110/90 1993-95/ RANGE ROVER 3.9L 1989-95/ RANGE ROVER 4.2L 1993-96 A/C |
 |
|

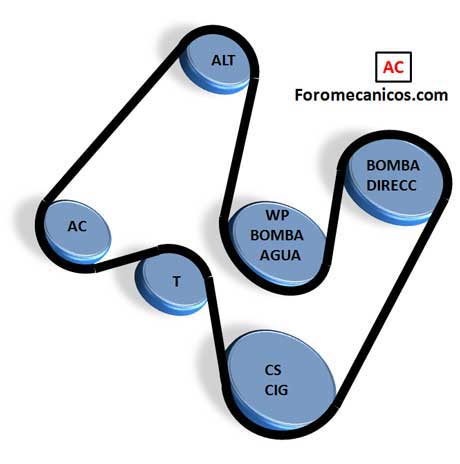

RANGE ROVER 4.0L 1995-02/ RANGE ROVER 4.6L 1999-02/ DEFENDER 4.0L 110/90 1997 |
 |
|

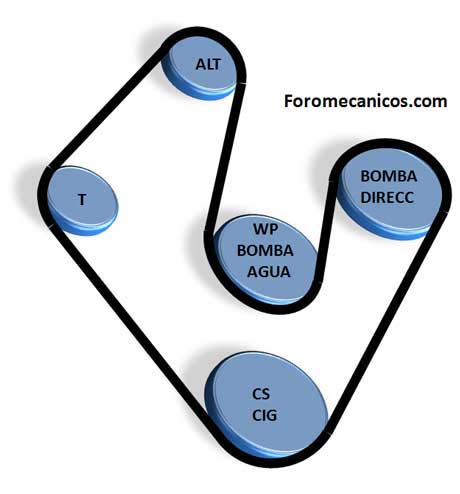

DISCOVERY 4.6L 2003-04/ DISCOVERY 4.0L 1996-06 |
 |

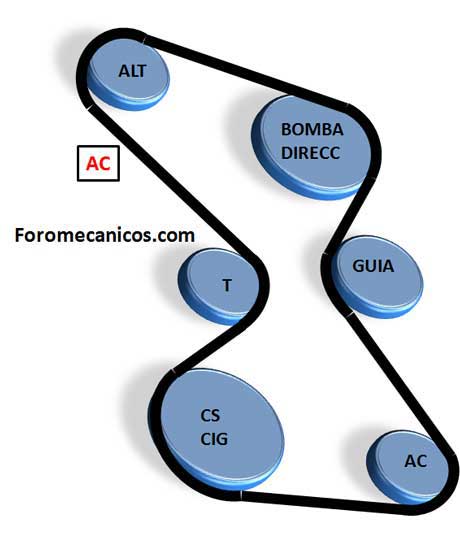

| LR3 4.0L 2005-07 |
 |

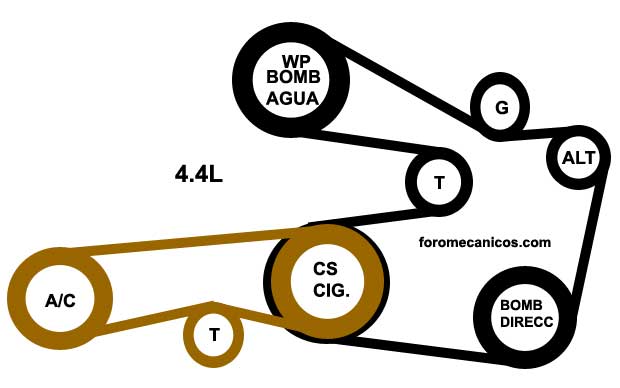

| LR3 4.4L 2005-09 |
 |
|
RANGE ROVER 4.2L SC 2006-09/ RANGE ROVER 4.2L SPORT 2006-09 |
 |
| RANGE ROVER 4.4L 2003-2005 |
 |
|
RANGE ROVER 4.4L SPORT 2006-09/ RANGE ROVER 4.4L 2006-09 |
 |
|

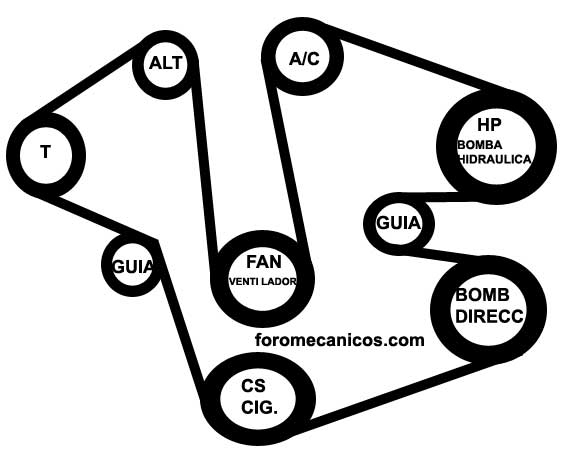

FREELANDER 2.5L KV6 2001-05/ DISCOVERY 4.0L 1996-99 |
| 2022 |
| Actualizacion constante |
| 2022 |
| Actualizacion constante |
| Descripcion: 1 - AC - Aire Acondicionado - Air Conditioning 2 - AP - Air Pump - BA Bomba de aire 3 - CS - CIG - Ciguenial 4 - F / VENT - Fan - Ventilador 5 - G - Guide - Guia 6 - GEN / ALT - Alternator / Alternador 7 - HP / BH - Hydraulic Pump / Bomba Hidraulica 8 - PSS / Power Assisted Steering - BOMBA DIRECCION - Direccion Asistida 9 - SC / Super Charger - SUPER CARG - Super Cargador 10 - T - Tensor / Tensioner 11 - VP Vacuum Pump / Bomba de vacio 12 - WP - Water pump / Bomba de agua ver: indice/index : todas las marcas |
 |
