diagrama electrico

Estado
Cerrado para nuevas respuestas.
E

EUDOP77

0
Buenas tardes amigos foreros les escribo para pedirles un favor estoy trabajando en un cavalier y necesito con urgencia un diagrama electrico de las conexiones a la pcm que tenga la numeracion de los conectores y los colores de los cables, el vehiculo en cuestion es un cavalier motor 2.2 soch automatico año 1998 de antemano les digo gracias y saludos desde Venezuela.

aqui esta este es el que tengo por aqui espero y este sea el que necesitas. !!!saludos!!!


Adjuntos

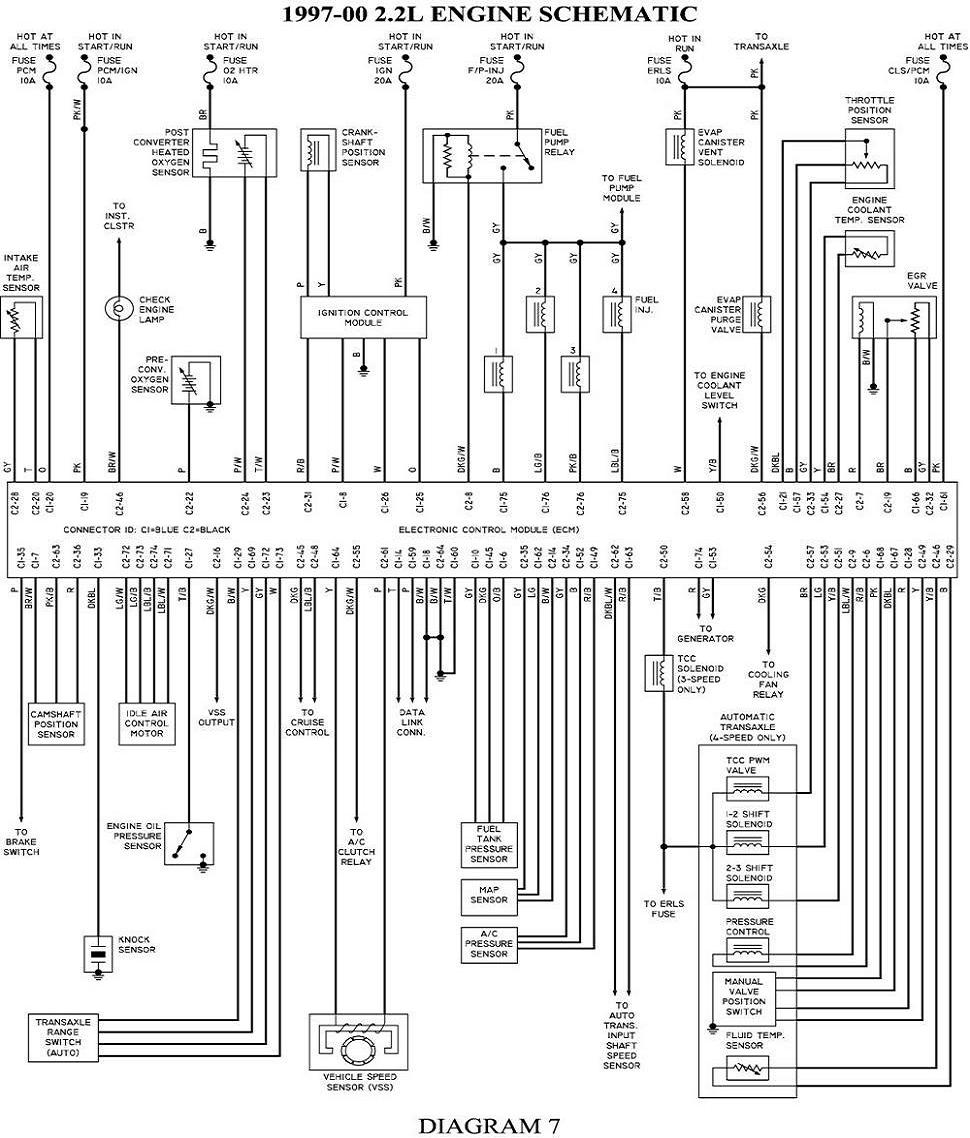

  • 97-00 chev cavalier 2.2l engine control schematics..jpg
    97-00 chev cavalier 2.2l engine control schematics..jpg
    175,6 KB · Visitas: 5.782
mira yo los tengo ya que la vez pasada no queria arrancar un carro como el tuyo y tube que consultar el diagrama para checar alimentaciones de voltage y tierra pero los tengo en otra compu al rato te envio el diagrama completo ok. saludos

Gracias a Dios encontre este foro, tengo un problema con la cableria de la PCM y la estan reparando y faltan estos manuales a ver si el electricista logra resolver la falla que tiene el cavalier. Agradecido muchachos!
