Ecu pinout Suzuki K10B

Tobe82

Tobe82

Experto
Hola, para quien lo ocupe comparto este diagrama de Ecu pinout para Suzuki motor K10B, este motor por lo general está en estos modelos:
-Suzuki Alto/A-Star/Nissan Pixo 2009–2014
-Suzuki Splash 2008–2014
-Maruti Suzuki Estilo/Karimun Estilo (India & Indonesia) 2009–2014
-Maruti/Suzuki Wagon R (India, Pakistan & Sri Lanka) 2010–presente
-Maruti/Suzuki Alto K10 2010–2020
-Suzuki Karimun Wagon R (Indonesia) 2013–presente
-Suzuki Celerio/Cultus 2014–presente
-Maruti/Suzuki S-Presso 2019–present


Adjuntos

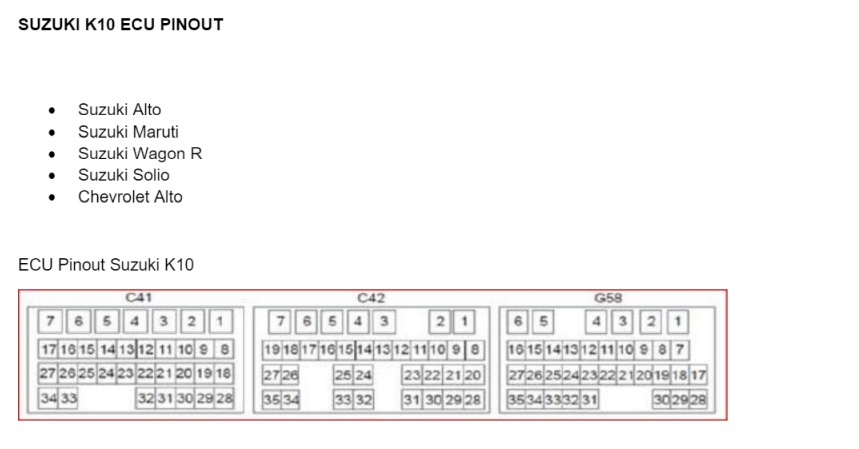

  • suzuki_k10_ecu_pinout_1.jpg
    55,3 KB · Visitas: 1.131

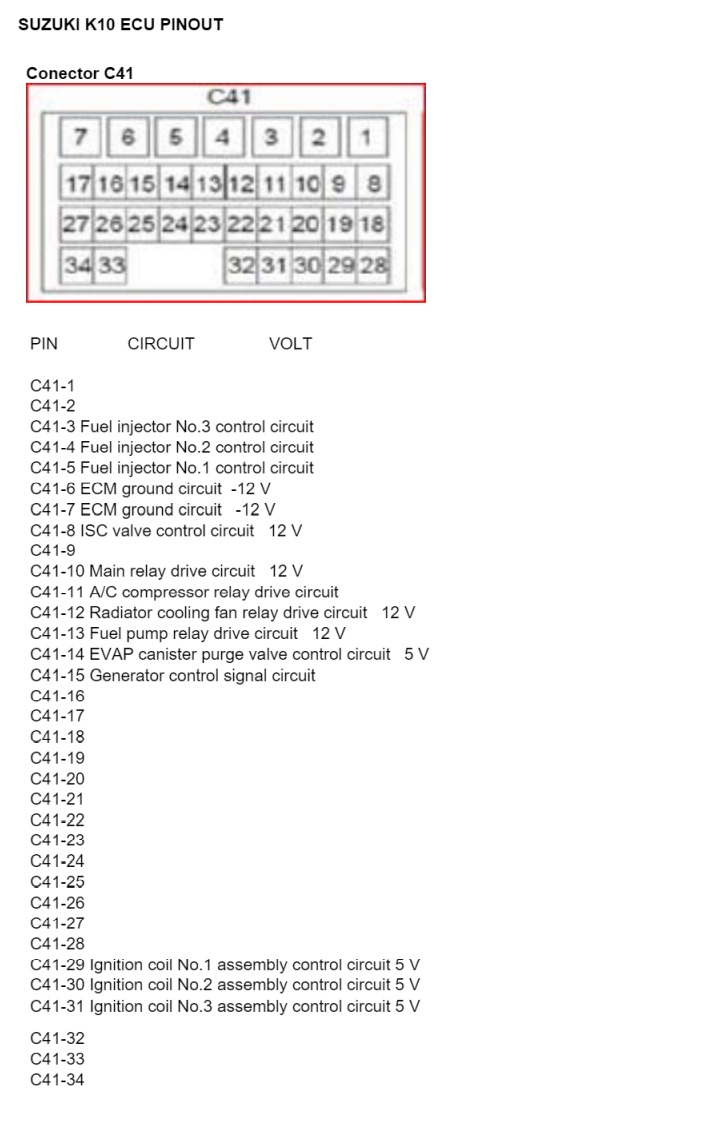

  • suzuki_k10_ecu_pinout_2.jpg
    126,3 KB · Visitas: 1.131

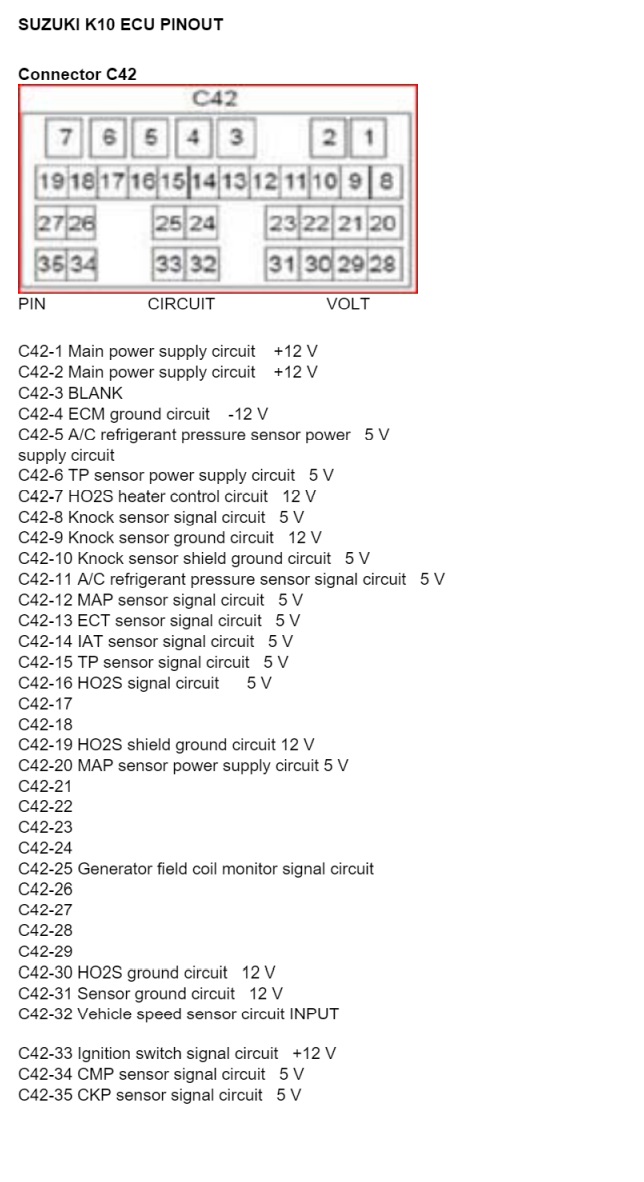

  • suzuki_k10_ecu_pinout_3.jpg
    150,5 KB · Visitas: 1.007

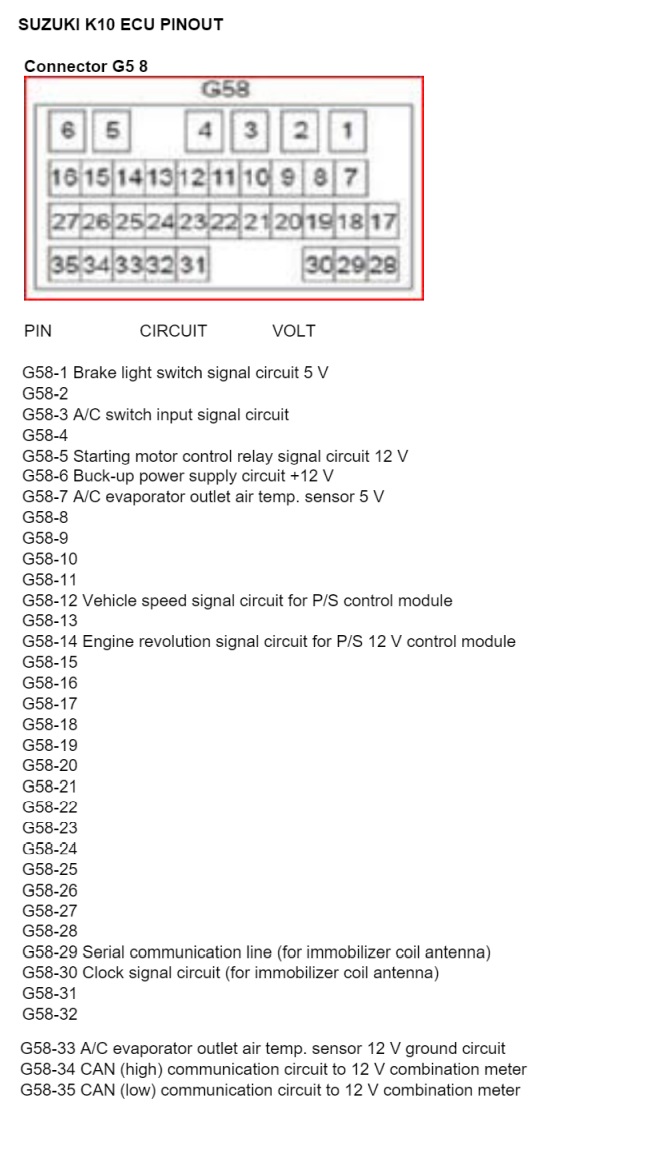

  • suzuki_k10_ecu_pinout_4.jpg
    132,9 KB · Visitas: 647
