cadenas de tiempo mondeo 2004

B

BORA2006

0
Buen día compañeros, alguien que me pueda apoyar con el diagrama de sincronización de las cadenas de tiempo de un ford mondeo 2004 motor 2.5 v6 mexicano......gracias de antemano
Saludos

H

HUICHO50

Master!
contur, mondeo, mistique es lo mismo motor 2.5 va.
eslabones de color con las marcas de los engranes.


Adjuntos

  • distribucion contur 2.5.jpg
    distribucion contur 2.5.jpg
    94,6 KB · Visitas: 6.717
  • distribucion contur 2.5-2.jpg
    distribucion contur 2.5-2.jpg
    101,1 KB · Visitas: 6.210
  • distribucion contur 2.5-3.jpg
    distribucion contur 2.5-3.jpg
    102,8 KB · Visitas: 8.092
Tobe82

Tobe82

Experto
Comparto mas informacion de apoyo para quien la ocupe

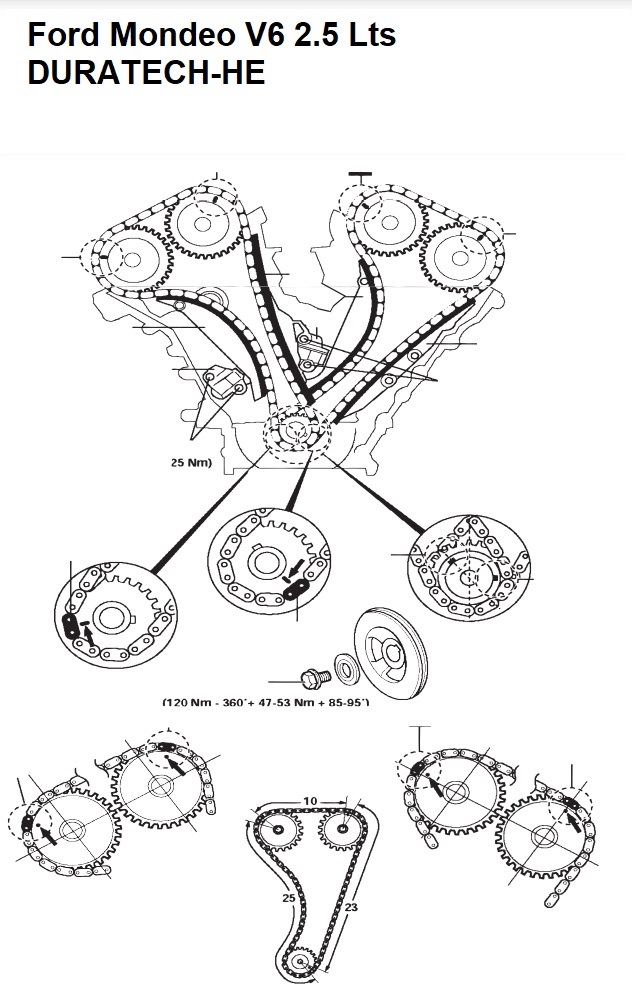

Ford Mondeo V6 2.5 Lts
DURATECH-HE
Atención: La cubierta delantera del motor se debe instalar en dos etapas
Instale nuevas juntas de la cubierta delantera del motor. Instale la cubierta delantera del motor.
Tome nota de las espigas de localización y de la ubicación de los birlos.
Instale los tornillos y los birlos de retención de la cubierta delantera del motor en la secuencia mostrada.
Apriete los tornillos y los birlos de retención un cuarto de vuelta después de que la cubierta delantera del motor haga contacto con el monoblock y con las cabezas de los cilindros


Adjuntos

  • ford_mondeo_25_sincronizacion.jpg
    161,4 KB · Visitas: 718
